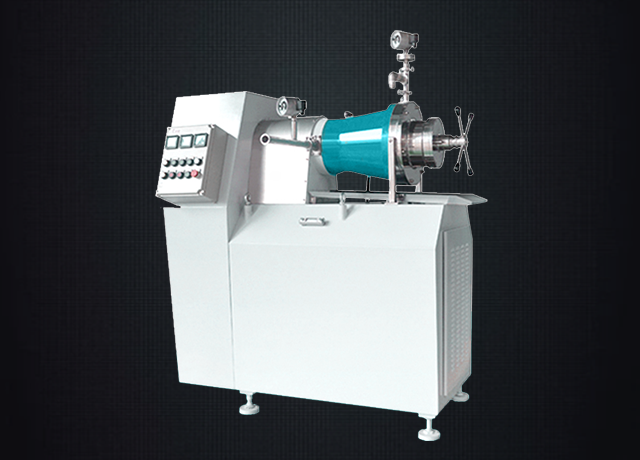

單機介紹
應用范圍：主要是為高黏度材料（膠印油墨）的預分散與精細分散而設計的。
物 料：油漆、油墨、色漿、顏料、電子材料、染料等精細科技領域。
出料粒度：D90<15μm(15μm) 進料粒度：D90<200μm(100μm)
珠磨機主要是為了高粘度材料（膠印油墨）的預分散與精細分散而設計的，它可單機使用，可與三輥研磨機連接配套使用，也可與全自動生產線聯接使用，該機型是生產膠印油墨及高粘度材料的理想設備。性能特點
機封性能穩定機封是一個獨立系統，避免設備抖動和主軸受到扭矩發生變化時對機封產生影響；機封選用固定外流式，基準設計在機封內部，避免了傳統浮動式性能不穩定、內流式物料容易污染冷卻液等造成機封性能不穩定。 |
全新的研磨結構全進口德國產機械密封和唇密封，徹底解決了磨腔在高粘度工作狀態下物料易泄露的頑癥。磁通量達8000高斯的磁性過濾器，徹底清除被磨漿所含的金屬雜質。保證了產品的純度和下道工序的設備安全?？勺?nèi)莘e的活塞式磨腔，改變能量密度和筒體壓力，以達到最佳分散效果。 |
先進的冷卻裝置通過下述幾個方面更好的控制溫度，筒體導流通道經過精密計算，冷卻無死角、冷卻充分；皮帶輪選用高傳導率材質，溫度不會傳導給物料；壓力平衡罐、端蓋等多重冷卻。 |
高效研磨根據不同物料、不同機型、不同應用，設計研發不同形狀的研磨結構，以達到不同物料、不同行業的高效研磨。 |
工作原理
主電機通過V型皮帶帶動主軸轉子作高速轉動，而轉子上帶動研磨介質高速運動從而產生極大的沖擊、磨擦和剪切力使物料得以被充分研磨和混合。該機采用了精密可靠的機械密封，具有高度的可靠性和耐用性，研磨缸完全密閉，避免了空氣的混入，防止了氣泡的產生和助劑的揮發，大大減輕了環境污染。該機采用動態分離研磨介質和被研磨物料，動靜環皆為高精度耐磨合金鋼，故研磨介質不會堵嵌在縫隙中，故有著很長的使用壽命。
技術參數
技術參數
|
電器驅動部分 |
||||||||||||
|
額定電壓 |
電機功率 |
品牌軸承 |
驅動方式 |
電機額定轉速 |
主軸轉速 |
線速度 |
||||||
|
380V-50HZ |
55kw隔爆型三相異步電機IP55級 |
SKF/NSK |
皮帶輪-恒定速度 |
0-1450轉/分 |
0-1100轉/分 |
8-16m/s |
||||||
|
控制系統部分 |
||||||||||||
|
控制系統 |
調速方式 |
保護裝置 |
||||||||||
|
380V-50HZ |
變頻調速 |
壓力感應保護裝置：桶內因阻塞等異常壓力過高的情況時，主機自動停機；
液位過低保護：如機械密封泄露，造成冷卻吊桶內無冷卻液，主機自動關機；
溫度感應保護：桶內溫度過高，主機自動關機。 |
||||||||||
|
研磨筒體部分 |
||||||||||||
|
筒體容積 |
介質粒徑 |
進料方式 |
出料方式 |
|||||||||
|
25L |
1.8-2.0mm |
通過齒輪泵輸送 |
動態間隙分離 |
|||||||||
|
外觀尺寸部分 |
||||||||||||
|
量產范圍(kg/h) |
重量 |
顏色 |
||||||||||
|
100-180 |
約1500kg |
以本廠實際生產顏色為準 |
||||||||||
